E-Machine Design

Die Wicklungsanordnung spielt eine zentrale Rolle für die Maschinenleistung. Die in Simcenter E-Machine Design integrierte Technologie zur Bestimmung aller möglichen ausgewogenen Wicklungslayouts ist einzigartig und erleichtert die Bewertung unterschiedlicher Alternativen erheblich. Alle relevanten Parameter werden automatisch berechnet. Darüber hinaus können Sie jedes vorgeschlagene Layout anpassen oder die Wicklung vollständig manuell definieren.

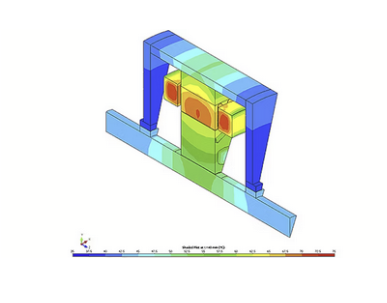

Nutzen Sie die nahtlose Co-Simulation zwischen elektromagnetischen und thermischen Analysen, um das thermische Verhalten elektrischer Maschinen realistisch zu bewerten. So lassen sich die Auswirkungen von Wärmeentwicklung und unterschiedlichen Kühlstrategien direkt auf die Maschinenleistung untersuchen.

 Mithilfe einer robusten und leistungsfähigen 3D-FEM-Berechnung und eines klar definierten Betriebszyklus, ermittelt die Software transiente Temperaturverläufe, die sich einfach auswerten und validieren lassen.

Nutzen Sie virtuelle Experimente, um die simulierte Leistung elektrischer Maschinen bereits in frühen Entwicklungsphasen zu bewerten. Die Experimente liefern alle relevanten Leistungsdaten in Form von Tabellen, Diagrammen und farbcodierten Auswertungen. Sie können dabei verschiedene Betriebspunkte analysieren und die Maschine vollständig charakterisieren – schnell, konsistent und ohne physische Prototypen.

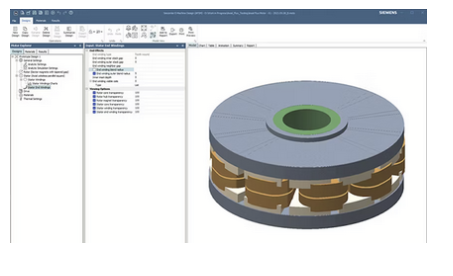

Mithilfe der integrierten Vorlagen definieren Sie die Parameter von Rotor und Stator für radiale oder axiale Maschinen im Handumdrehen. Änderungen an den Parametern werden unmittelbar in der 3D-Geometrie visualisiert, sodass Sie Ihre Modifikationen jederzeit direkt nachvollziehen können.

Prüfen Sie Ihr Design unkompliziert mit unterschiedlichen Materialien über den schnellen Zugriff auf die integrierte Materialdatenbank. Diese umfasst separate Bibliotheken für jede Maschinenkomponente. Weisen Sie Laminierungsstähle, Magnete oder Leiter aus den bestehenden Bibliotheken zu – oder ergänzen Sie eigene Materialdaten für maximale Flexibilität.
